新製品!1.0㎜コネクタ対応、ミリ波の設計・試験の簡便化が可能に! 【MMQ-40125H/MMD-20100H】

MMQ-40125H/MMD-20100H

新製品!ミリ波の設計・試験の簡便化が可能に!
(1.0㎜コネクタ対応)

4Xパッシブ・マルチプライヤー・MMQ-40125H

MMQ-40125H

40GHz~125GHz 帯域カバー

驚異の125GHzでの出力能力を視野に入れた製品の登場です。
単一MMICダイに集積化・4逓倍パッシブ・マルチプライヤー MMQ-40125H誕生しました。

  • 入力周波数:10~31.25GHz
  • 出力周波数:40~125GHz
  • DC電源不要
  • 優れた高調波除去機能

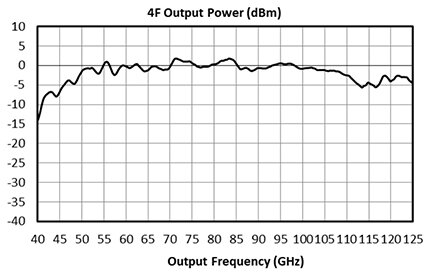

  • 幅広い出力範囲に渡ってフラットな出力が可能

例えば、15GHzから25GHzの+20dBmの入力トーンを供給すると、少なくとも60GHzから100GHzの範囲で0dBmの出力を提供します。

製品名 入力
[GHz]
出力
[GHz]
変換損失
[dB]
サプレッション
F [dBc]
サプレッション
3F [dBc]
MMQ-40125H 10~31.25 40~125 20 19 12

2Xパッシブ・マルチプライヤー・MMD-20100H

MMD-20100H

世界初!業界最高高周波・最大幅の広帯域を誇るダブラー

  • 入力周波数:10~50GHz
  • 出力周波数:20~100GHz
  • 変換損失、わずか10dBの電源節約

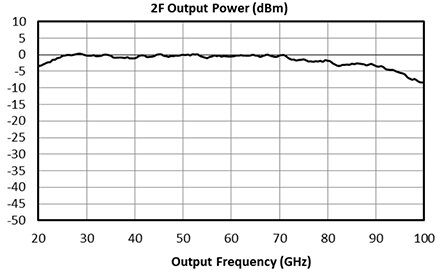

ドライブレベル+10dBmで、広い周波数範囲で0dBmの出力レベルを実現します。
MMQ-40125Hは、ベアダイまたは1mmコネクタ付きモジュールとして提供されます。

製品名 入力
[GHz]
出力
[GHz]
変換損失
[dB]
サプレッション
F [dBc]
サプレッション
3F [dBc]
MMD-20100H 10~50 20~100 10 24.5 33

用途

5Gバンド、自動車用レーダー、SATCOMなど

新型パッシブマルチプライヤ用ドライバー向けアンプの紹介

近年、Marki Microwave社はMMICアンプの研究と製品開発に多大な投資を行い、2つの新製品ファミリーを発表しました。超高効率のAMMシリーズのミリ波アンプと低位相ノイズのAPMシリーズのドライバーアンプで、いずれもベアダイ、表面実装、コネクタ付きパッケージで提供されます。また、好評のADMシリーズアンプには、+30dBmの高出力を実現したコネクタ付きバージョンをリリースしました。これらの新しいMMICデザインによって、56GHzまでの出力を持つダブラーやクアドラプラーを含む新しいコネクター付き増幅マルチプライヤーの発売を可能にしました。
