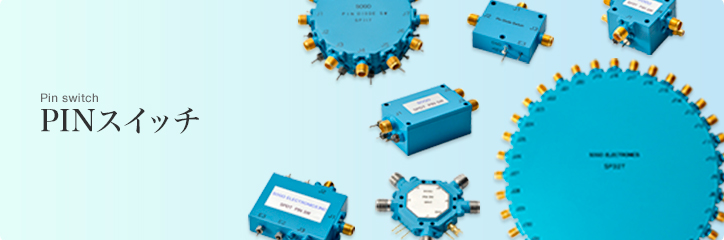

オリジナルPinスイッチ

オリジナルPinスイッチは、綜合電子を代表する製品であり、SPST~SP32Tまでの取扱いをしております。 納入・生産ともに40,000台を超え、40GHzまでのカスタム品に対応可能です。

SPDT(ドライバー付)

SPDT(ドライバー付)

スペック

動作温度範囲: -55℃ ~ +125℃
保存温度範囲: -65℃ ~ +125℃
ブロッキング電圧: 50V
最大RF入力
(恒久的性能劣化なし)
1.0W @ 25℃
最大RF入力
(性能劣化なし)
0.2W @ 25℃
ハーモニクス
(入力10mW、周波数2GHz)
-50dB

SP3T~SP7T(内部ターミネーションおよびドライバー付)

SP3T~SP7T(内部ターミネーションおよびドライバー付)

スペック

保存/動作温度: -65℃ ~ +125℃
RF消費電力(+25℃) 15mW/ダイオード゙1W内部ターミネーション
スイッチング速度:
(両チャンネル交互切替時)
10 ~ 90% RF 2μs
90 ~ 10% RF1μs

SP8T ~ SP11T(ドライバー付)

SP8T ~ SP11T(ドライバー付)

スペック

保存/動作温度: -65℃ ~ +125℃
RF消費電力(+25℃) 150mW / ダイオード
スイッチング速度 :
(切替モード)
10 ~ 90% RF2μs
90 ~ 10% RF1μs

SPDT(ドライバー付)

SPDT(ドライバー付)

スペック

周波数: 0.5GHz ~ 18.0GHz
インサーションロス: 3.3dB(max)
アイソレーション: 80dB(max)
VSWR: 1.9(max)

SP16T~SP32T

SP16T~SP32T

スペック

周波数: 0.1GHz ~ 18.0GHz
インサーションロス: 4dB(max)
アイソレーション: 60dB(max)
VSWR: 2.0 : 1
スイッチング速度: 100nsec 1μ
その他: 短納期・カスタムデザイン品に対応。

SPST/SPDT WITH DRIVER

SP16T~SP32T

スペック

周波数: 2.0GHz ~ 40GHz
インサーションロス: 4dB(max)
アイソレーション: 50dB(min)
スイッチング速度: 20ns(min)
動作温度: -55℃ ~ +85℃
